Parallel® AutoFlame 2500

Zahnspitzenhärtemaschine für Warm- und Trennkreissägeblätter

Eigenschaften

  • Zum Vergüten der Zahnspitzen von Sägeblatt-Durchmesser 1200-2500 mm, Stärke bis 16 mm im Flamm-Härteverfahren
  • Sehr robuste Konstruktion für jahrelangen, störungsfreien Betrieb bei minimaler Wartung durch massives Gestell als Schweißkonstruktion, Kreislauf-Wasserkühlung des Brenners, Spritzschutzbleche aus rostfreiem Edelstahl und großzügig dimensionierten Getriebemotor
  • Einfachste Einstellung und Bedienung der Maschine ohne Fachkenntnisse

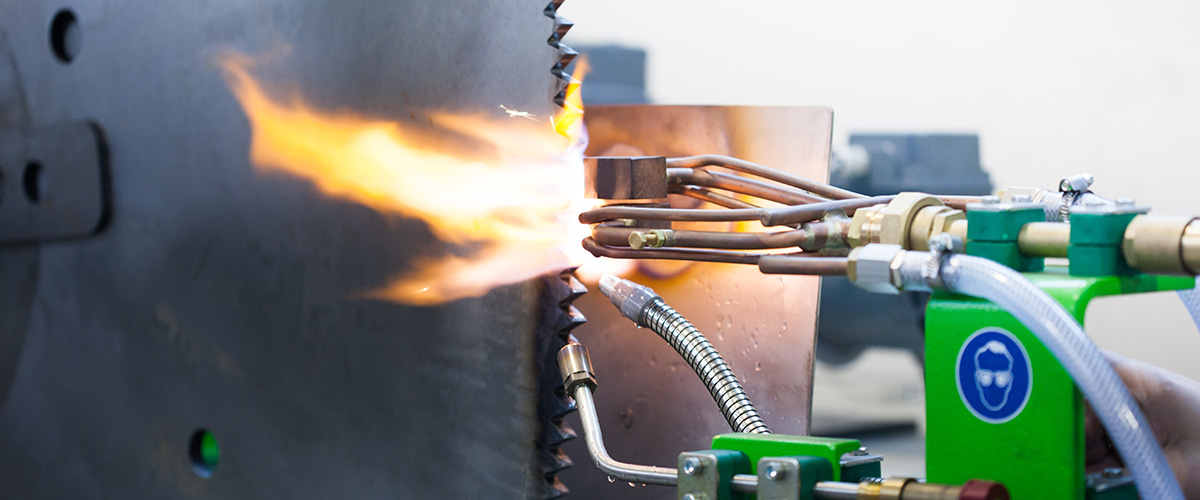

  • Einzigartige Brennerkonstruktion gewährleistet zuverlässige und punktgenaue Erwärmung der Zahnspitze bei hervorragender Sicht auf den Umwandlungsprozess
  • Schnelle Bearbeitung des Sägeblattes durch hohe Takt- und Vorschubsgeschwindigkeit
  • Hohe Flexibilität durch Einstellbarkeit der Brenner- und Abschreckeinheit in 2 Ebenen und Frequenzumrichter gesteuerte Einstellung der Drehgeschwindigkeit des Sägeblattes
  • Zuverlässige Vermeidung von Aufhärtungen im Zahngrund – reproduzierbar hohe Härteergebnisse (dem Induktions-Härteverfahren deutlich überlegen)
  • Alternativ verwendbare Vorrichtungen zum Abschrecken des gehärteten Zahnes – dadurch Blätter aus allen Werkstoffen bearbeitbar

Spezifikation

  • Sägeblatt-Abmessung 1200 x 8 mm – 2500 x 16 mm
  • Härteverfahren: Flammhärten
  • Integrierte Wasserkühlung des Brenners
  • Kann optional mit Erdgas oder Flaschengas (Propan/Butan) plus Sauerstoff betrieben werden
  • 2 Abschreckvorrichtungen (mit Wasserstrahl oder mit Wasser/Luft Gemisch)
  • Leistung: ca. 10-30 Sägeblätter pro 8h-Schicht
  • Abmessung ca. 2500 x 1200 x 2000 mm (l x b x h) – ohne Flaschenbündel
  • Gewicht ca. 1500kg
  • Installierte Leistung gesamt ca. 1kW/380 V/50Hz
  • Druckluftanschluss ca. 4-7 bar
  • Normen EN, VDE und DIN

Optionen

  • manuelles Härteprüfgerät
